在片测试
提供高精度、大功率、射频、光电在片测试系统
  • 高精度IV/CV
    在片测试系统

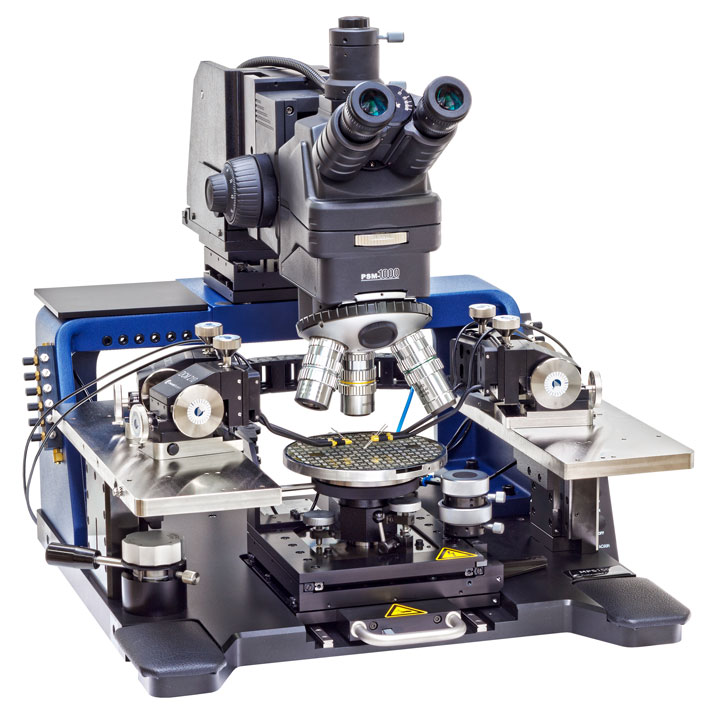

    基于三同轴探针台以及Keysight B1500A或者Keithley4200半导体参数分析仪
  • 高压、大电流功率芯片
    在片测试系统

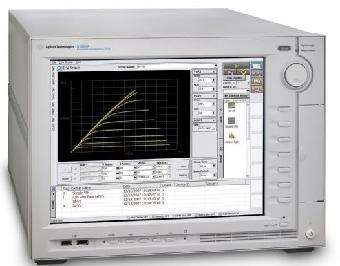

    基于3kV~10kV高压探针台以及Keysight B1505A功率器件分析仪
  • 射频RF
    在片测试系统
    基于射频探针台以及Keysight或者Rohde & Schwarz网络分析仪

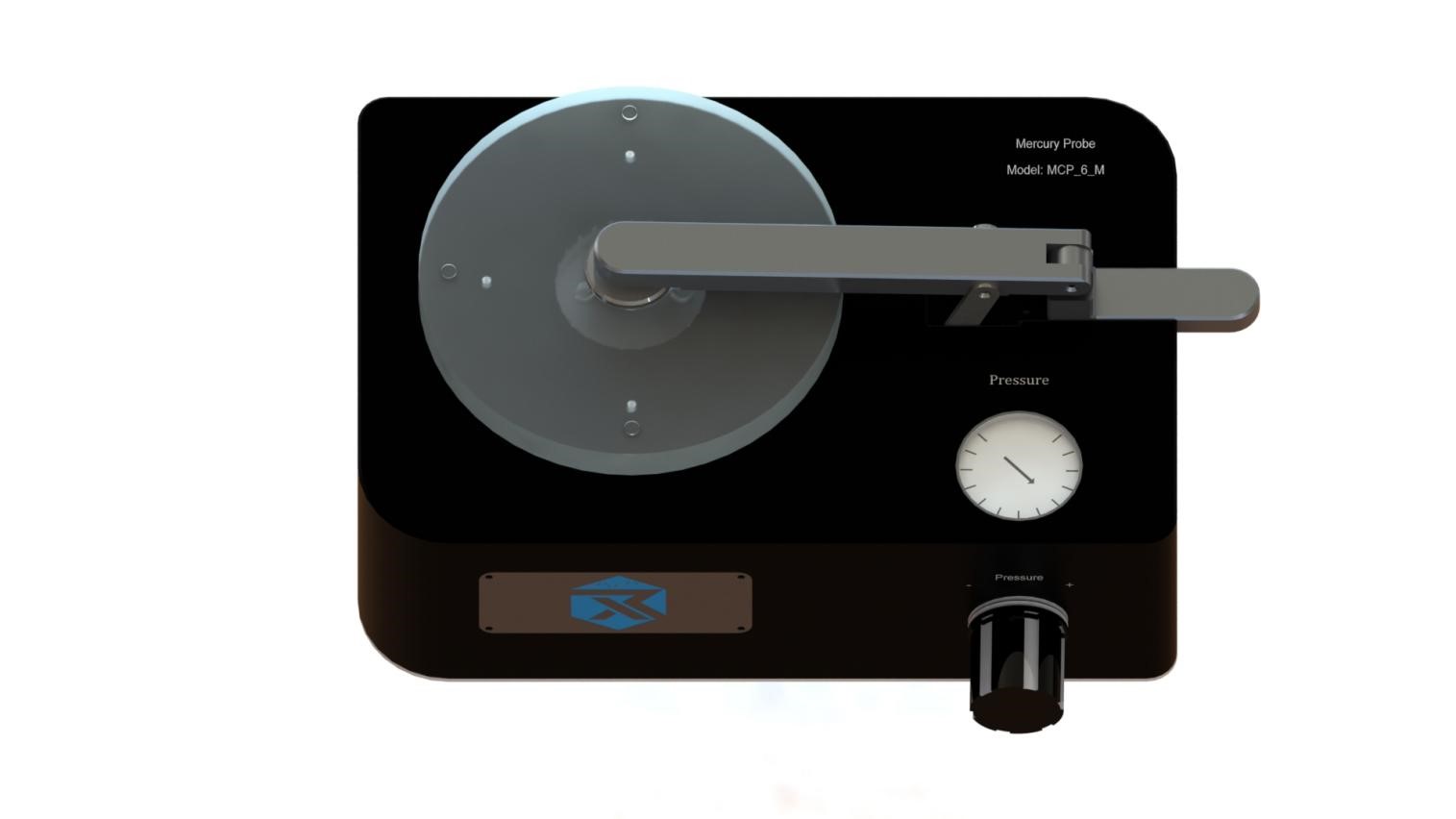

汞探针无损CV
快速材料特性表征
圆点、圆环的汞接触,便于建模
公司自有专利技术,形成规则的图形,便于物理建模,并实现精确的电容电压测量。 可用于评估SiC、AlGaN/GaN、Ga2O3等半导体材料中的载流子浓度及其深度分布信息,还可以用来测量绝缘体与半导体界面的界面态特性以及介质层的漏电和击穿特性
支持样品同一侧的汞接触以及上下电极的接触方式
根据衬底的导电类型选择合适的接触方式,便于测试
CV测量之外还支持IV的测量

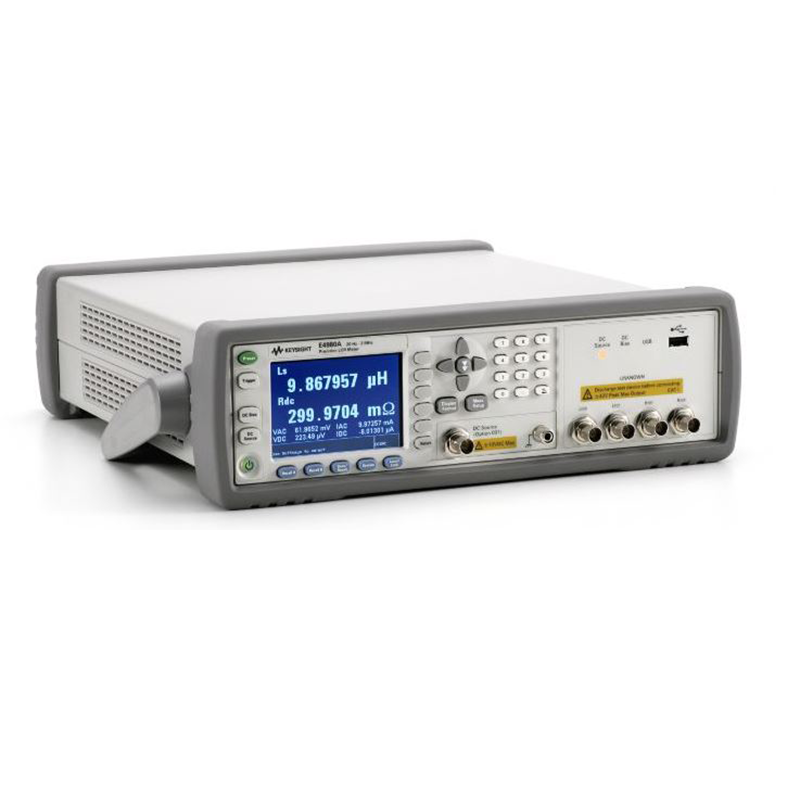

配套软件支持控制Keysight E4980A以及Keysight B150x的MFCMU,同时可以基于B150x进行IV测量,研究介质的漏电特性

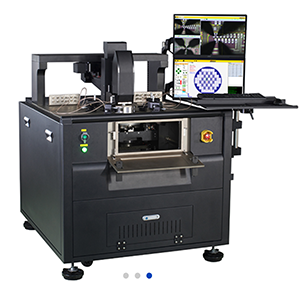

高压、大电流功率芯片
在片测试系统
高电压测量
高压三同轴结构保证了高压下同样可以实现精确的低漏电测量;高压三同轴结构chuck同样可以实现芯片背面加电时的精确测量。
Kelvin结构大电流探针
独有的Kelvin结构探针可以减小连线的复杂度,实现小电阻、大电流的精确测量。
安全保护
独有的安全保护方案,避免高压下的尖端放电;探针台与源表的互锁保证了高压时用户的人生安全。

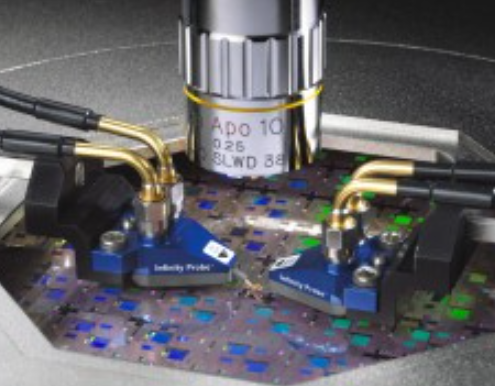

微波、毫米波
射频在片测试系统
高稳定性
高精度定位器,保证射频探针的精确移动与定位;气垫减震台使得探针台在遭遇低频振动时扔能保持探针与晶圆的相对位置稳定。
低噪声
专用屏蔽系统,减小环境的电磁干扰,实现低的噪声。
定制化软件
探针台与网络分析仪的有机配合,可以实现自动校准与自动测试,提高测试效率。
光电集成
在片测试系统
光源与探针台集成
采用光纤耦合或者单独光路的方法,减小系统复杂度。

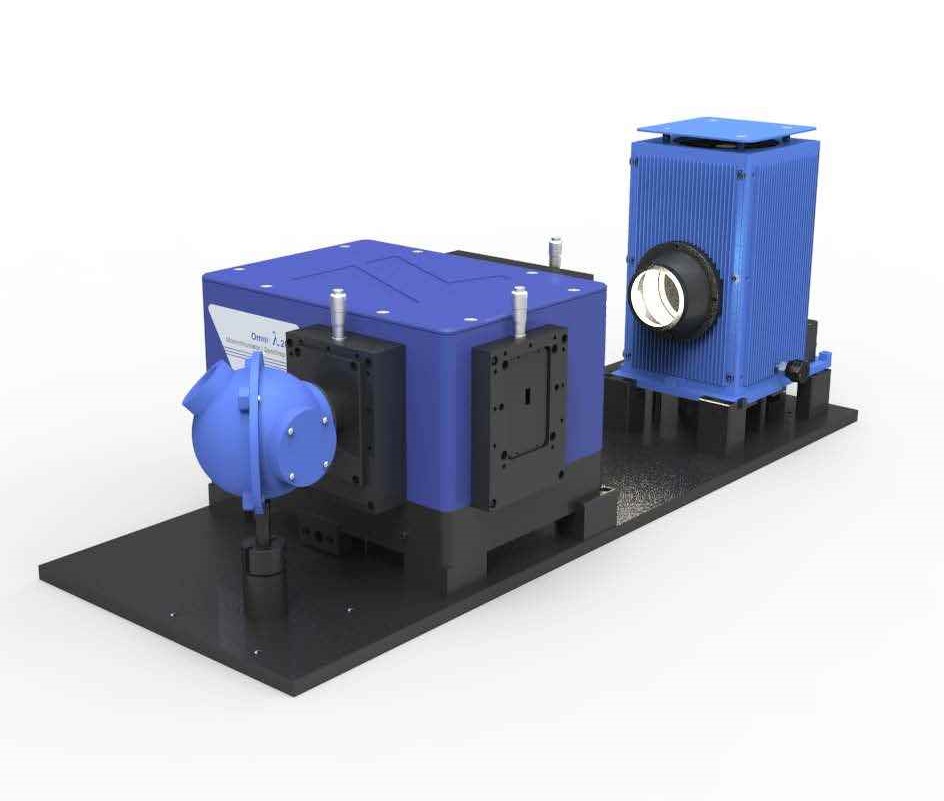

大功率氙灯
配合单色仪,实现宽波长的可调光源
全自动软件
实现光谱仪与电学仪表的同步控制,简化测试流程。
